Двигатель 4d32 технические характеристики

Двигатель Mitsubishi 4G32

  • Двигатели
  • Mitsubishi
  • 4G32

1.6-литровый двигатель Митсубиси 4G32 выпускался на заводах концерна с 1969 по 1992 год и устанавливался на самые популярные модели компании, типа Галант, Ланцер, Тредия, Кордия. Этот агрегат имел бесчисленное количество модификаций включая спортивную DOHC-версию.

В линейку 4G3 также входят двс: 4G33 и 4G37.

  • Характеристики
  • Расход
  • Применение
  • Поломки

Технические характеристики мотора Mitsubishi 4G32 1.6 литра

Точный объем 1597 см³
Система питания карбюратор
Мощность двс 65 — 85 л.с.
Крутящий момент 115 — 135 Нм
Блок цилиндров чугунный R4
Головка блока алюминиевая 8v
Диаметр цилиндра 76.9 мм
Ход поршня 86 мм
Степень сжатия 8.5 — 9.0
Особенности двс нет
Гидрокомпенсаторы нет
Привод ГРМ ременной
Фазорегулятор нет
Турбонаддув нет
Какое масло лить 3.5 литра 5W-40
Тип топлива АИ-92
Экологический класс ЕВРО 0
Примерный ресурс 300 000 км
Точный объем 1597 см³
Система питания карбюратор
Мощность двс 120 л.с.
Крутящий момент 172 Нм
Блок цилиндров чугунный R4
Головка блока алюминиевая 8v
Диаметр цилиндра 76.9 мм
Ход поршня 86 мм
Степень сжатия 7.6
Особенности двс нет
Гидрокомпенсаторы нет
Привод ГРМ ремень
Фазорегулятор нет
Турбонаддув да
Какое масло лить 3.5 литра 5W-40
Тип топлива АИ-92
Экологический класс ЕВРО 0
Примерный ресурс 200 000 км
Точный объем 1597 см³
Система питания инжектор
Мощность двс 80 — 90 л.с.
Крутящий момент 125 — 140 Нм
Блок цилиндров чугунный R4
Головка блока алюминиевая 8v
Диаметр цилиндра 76.9 мм
Ход поршня 86 мм
Степень сжатия 9.0 — 9.5
Особенности двс нет
Гидрокомпенсаторы нет
Привод ГРМ ремень
Фазорегулятор нет
Турбонаддув нет
Какое масло лить 3.5 литра 5W-40
Тип топлива АИ-92
Экологический класс ЕВРО 1/2
Примерный ресурс 300 000 км

Мануал для любого силового агрегата Мицубиси вы найдете на форумах Galant-Club

BLOG

Множество интересных материалов по мотору выкладывают в этом блоге на Драйв

FORUM

Наиболее активное обсуждение такого двигателя ведется на известном сайте BVF.ru

Расход топлива Митсубиси 4G32

На примере Mitsubishi Galant 1.6 1985 года с механической коробкой передач:

Город 10.1 литра
Трасса 5.9 литра
Смешанный 7.8 литра

Аналогичные двигатели других производителей:

На какие автомобили ставили двигатель 4G32 1.6 l

Mitsubishi

Galant A50 1969 — 1973
Galant A110 1973 — 1977
Galant A120 1976 — 1980
Galant A160 1980 — 1984
Galant E10 1983 — 1989
Galant E30 1987 — 1993
Lancer A70 1973 — 1976
Lancer A140 1976 — 1979
Lancer A170 1979 — 1983
Lancer CV 1983 — 1988
Lancer CA 1988 — 1992
Celeste 1975 — 1982
Cordia 1982 — 1990
Tredia 1982 — 1990
Sapporo A120 1975 — 1980
Sapporo A160 1980 — 1983
Hyundai

Pony 1975 — 1990
Stellar 1983 — 1987

Недостатки, поломки и проблемы 4G32

Большинство версий двигателя оснащены карбюратором, с которым хватает проблем

Невысоким ресурсом тут обладают ремни, причем как ГРМ, так и балансирных валов

Этому способствует масло, что постоянно льется на ремни из прокладок и сальников

Недолго здесь также служат опоры силового агрегата и топливный насос в бензобаке

Гидрокомпенсаторов нет, поэтому клапана приходится регулировать раз в 50 тысяч км

  • Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

    Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

    Двигатель 4D33 технические характеристики. Mitsubishi 4D33

    Какое масло лить?

    Правильный выбор смазывающего материала позволит продлить эксплуатационный срок двигателя и максимально стабилизировать его работу. Если речь идёт о двигателе mitsubishi 4g32, то в него рекомендуется заливать масло, имеющее маркировку:

    1. 15w40, которое представляет собой продукт, произведённый из минеральных веществ. Такой смазывающий материал рекомендован к применению в моторах, имеющих значительный пробег. Температура замерзания составляет -30 градусов, что даёт возможность применять масло в условиях русской зимы.
    2. Оно является синтетическим и способно обеспечить силовому агрегату стабильное функционирование на протяжении продолжительного эксплуатационного срока. Смазывающий материал может использоваться в независимости от времени года и обладает хорошими моющими свойствами, устойчивостью к испарению и сохраняет свои характеристики даже в экстремальных условиях.


    Выбирать масло необходимо в зависимости от условий эксплуатации, в которых работает мотор.

    Обслуживание моторов серии D4DB

    Надёжность мощного 3.9 литрового двигателя зависит не только от характера его эксплуатации. Завод-изготовитель рекомендует проводить обслуживание строго в указанные в руководстве к машине сроки. Выполнение таких работ позволит надолго исключить необходимость в капитальном ремонте. Конструкция двигателя требует для проведения большинства операций специального оборудования, и вмешиваться в работу гбц своими руками не рекомендуется. Самостоятельно лучше выбрать такие операции, как замена воздушного фильтра или контроль уровня охлаждающей жидкости.

    Для любого автомобиля своевременная замена масла критически необходима, и от неё зависит целостность остальных узлов. Чтобы знать, какое масло лить в двигатель, требуется детально изучить мануал к машине. Изготовитель силовой установки уделяет особое внимание её качеству и следует соблюдать такие рекомендации. Масло для моторов D4DB подойдёт 10w40 или 15w40. Одним из преимуществ таких силовых агрегатов является отсутствие ремня ГРМ, который гнёт клапана при разрыве. Любая механика нуждается в обслуживании, и серьёзные подозрения в некорректной работе двигателя требуют проведения диагностики.

    Разновидности 4D35 ⇐ Canter. Дизельный двигатель

    Модератор: Dimon80

    Сообщение Chat de Mars » 28 дек 2012, 15:55

    Сообщение jam » 28 дек 2012, 16:00

    это банально номер агрегата!

    да и вообще, сейчас запчастей более менее качественных навалом сделал бы капиталку.

    Желание узнать все вещи и постигнуть их истину, заложенно в нас от природы.

    Сообщение Chat de Mars » 28 дек 2012, 16:08

    Сообщение jam » 28 дек 2012, 16:38

    Желание узнать все вещи и постигнуть их истину, заложенно в нас от природы.

    Сообщение Дмитрий280 » 28 дек 2012, 16:44

    Сообщение Chat de Mars » 28 дек 2012, 16:53

    Дмитрий280, jam, ,рябята, вы меня обнадёжили, спасибо! А то, в одной из тем здесь, читал, что капиталить — только деньги выбрасывать, мол, не ездит двигатель после капиталки.

    Дмитрий280, а что такое «загильзовать»? Расточить блок или подобрать с чего-либо гильзы с поршнями??

    Сообщение jam » 28 дек 2012, 16:56

    Желание узнать все вещи и постигнуть их истину, заложенно в нас от природы.

    Сообщение Chat de Mars » 28 дек 2012, 17:08

    В соседне ветке писали:

    Заголовок сообщения: Re: Капиталка 4D35

    Добавлено: 25 май 2011, 04:45

    Автор темы Зарегистрирован: 03.02.2010 Сообщения: 16 Откуда: г. Зея Авто: MMC Сanter 1995 г.в., 4D35, V-4600

    Читайте также  Порядок работы восьмицилиндрового двигателя

    Мотор контрактный тоже кот в мешке. А запчасти можно купить и оригинальные, пусть дороже, но ведь качественные. Вопрос в другом, в 4D35 нет гильз, а стоит просто блок, а выработка всё равно будет, и как этот блок расточат, вот в чём вопрос! Конечно было бы проще поменять гильзы с поршнями, а тут блок. Что дальше делать чёрт его знает?

    Сообщение Дмитрий280 » 29 дек 2012, 02:01

    Из начально эти моторы не гильзованные. На данный момент в продаже широкий выбор гильз под этот движек. Главное найти толкового мастера который расточит блок под эти гильзы. У нас в Благовещенске цена комплекта гильз в пределах 5000р столько же расточка.

    Добавлено спустя 4 минуты 35 секунд: Оригинальный поршень искал озвучили цену 22 000 за один поршень, в итоге взял комплект уже не помню за сколь но меньше 7000

    Технические характеристики двигателя D4DB/4D34T

    Комплектация силовой установки включает надёжное навесное оборудование, обладающее огромным ресурсом работы. Сам мотор имеет мощность в 130 л. с., которой достаточно для небольших грузоперевозок. Практичное 4 цилиндровое устройство двигателя обеспечивает эффективность в работе, а головка блока цилиндров не подвержена перегреву или растрескиванию. Создание такого силового агрегата позволило дать грузовому транспорту отличные ходовые характеристики и снизить риск возникновения поломок двигателя.

    Газораспределительный механизм D4DB отличается от устройств, устанавливаемых на легковые машины. Используемая в этом моторе схема OHV требует только два клапана на цилиндр. Такая система не способна обеспечить большого прироста в скорости, но имеет высокую надёжность. Клапана располагаются на самом верху гбц, а распредвал находится непосредственно в блоке цилиндров. В таком механизме практически исключены поломки, так как ременная или цепная передача заменена шестернями. Остальные характеристики также соответствуют потребностям грузового автомобиля и имеют следующий вид:

    • Система охлаждения работает по замкнутому контуру, а помпа обеспечивает необходимый цикл циркуляции жидкости. Минимальные потери в системе исключают риск перегрева двигателя;
    • Впускной коллектор имеет вакуумный привод заслонки, а подача воздуха выполняется с его промежуточным охлаждением. Конструкция коллектора не подвержена поломкам, но прокладка может требовать периодической замены;
    • Система смазки функционирует в комбинированном режиме. Подача масла для всех особо важных узлов выполняется под давлением, а масляный фильтр имеет свободный доступ для обслуживания;
    • Выпускной коллектор прочность металла обычно не требует замены такой детали за весь период эксплуатации. В некоторых моделях транспортных средств при демонтаже придётся снять также и турбину;
    • Зажигание редко требует вмешательства для настройки, а свечи на D4DB не вызывают сложностей в установке.

    Двигатель D4DB/4D34T оснащается механическим ТНВД, что гораздо удобнее для автомобиля с большим пробегом. Отсутствие лишней электроники позволяет облегчить управление и возможный ремонт.

    Нередко автомеханики, трудящиеся на базе ремонтных мастерских, нуждаются в четком, доступном и наглядном источнике информации, касающемся эксплуатации, обслуживания и ремонта того или иного элемента автомобиля определенной модели. Наибольшее число вопросов вызывает, как правило, именно двигатель, который обеспечивает работоспособность машины в целом и просто обязан оптимально функционировать. Именно с неисправными двигателями чаще всего отдают машину в автосервис расстроенные водители, и именно этот важнейший компонент может нуждаться в определенном техобслуживании, диагностике и починке. Вот почему новое техническое руководство по двигателям будет востребовано как у начинающих или опытных автомехаников, так и у заядлых автовладельцев, привыкших большинство прикладных процедур выполнять своими руками. Если Вам необходимо качественное, профессиональное пособие по японским моторам, трудно найти что-либо лучше, чем данная книга «Двигатели MITSUBISHI (4D33 / 4D34-T4 / 4D35 / 4D36) / HYUNDAI (D4AF / D4AK / D4AE) дизель». Издательству «Легион-Aвтодата» принадлежит популярная серия «Профессионал», в рамках которой выпускаются специальные справочные пособия по тем или иным маркам машин или определенным элементам автомобильной техники. Двигатель – один наиболее важных компонентов, поэтому неудивительно, что ряд пособий в данной серии рассматривает именно моторы. Руководство ремонту, устройству и техническому обслуживанию дизельных моторов MITSUBISHI (4D33 / 4D34-T4 / 4D35 / 4D36), и двигателей HYUNDAI серии (D4AF / D4AK / D4AE) не займет много места, ведь в нем всего 104 страницы, но это значит, что данная книга насыщенна самой точной и важной информацией, без повторов и рекламы. Все данные приведены в доступной форме, так что даже неспециалист сможет своими силами постичь особенности обслуживания и ремонта рассматриваемых дизельных двигателей, чему способствует наличие многочисленных рисунков отличного качества. Итак, книга «Двигатели Мицубиси (4D33 / 4D34-T4 / 4D35 / 4D36) / HYUNDAI (D4AF / D4AK / D4AE) дизель» включает в себя важные и полные сведения по починке и настройке двигателя, системы, охлаждения, смазки, системы турбонаддува, топливной системы и всего электрооборудования мотора. Полностью описаны настройки топливных насосов высокого давления данных дизельных двигателей, системы поддержания скорости, форсунок, инерционного наддува и других важных систем.

    С помощью предлагаемого мануала Вы сможете правильно осуществить самодиагностику топливных насосов высокого давления (ТНВД), оснащенных электронным управлением, а также самодиагностику электросхемы систем, системы поддержания скорости и других. В предлагаемом мануале проанализированы распространенные поломки двигателя и даны наглядные алгоритмы их починки. Из книги Вы также узнаете о том, каковы спрягаемые размеры запчастей и пределы их допустимого износа, ознакомитесь с перечнем нужных смазочных материалов и рабочих жидкостей.

    Двигатель Nissan QD32 3,2 л/100 л. с.

    Серия QD пришла на смену TD, использовалась несколько лет, в начале 2000 годов уступила место серии ZD. За всю историю дизелей Nissan подобным объемом камер сгорания могли похвастаться лишь ДВС серий ED, UD и FD. Создан атмосферный рядный дизель QD32 производителем Nissan для коммерческих микроавтобусов, тяжело нагруженных внедорожников и грузовиков.

    Технические характеристики QD32 3,2 л/100 л. с.

    Важной особенностью является отсутствие в двигателе рампы высокого давления Common Rail, уже существовавшей на момент разработки дизеля. Изначально руководство компании упростило конструкцию для того, чтобы пользователь мог выполнить капремонт в полевых условиях своими руками.

    Морально устаревшая схема двигателя с шестеренчатым ГРМ приводом гарантирует отсутствие соударения поршня/клапана, то есть QD32 не гнет клапана. Для обеспечения высокого ресурса ДВС и потенциала и блок, и головка ГБЦ выполнены из чугуна.

    Мощность мотора с механическим приводом ТНВД составляет 135 л. с., электронным приводом 150 л. с. Крутящий момент в первом случае будет равен 330 Нм, во втором варианте 350 Нм.

    Для базовой версии справедливы следующие технические характеристики QD32:

    смешанный цикл 12 л/100 км

    маховик – 72 – 80 Нм

    болт сцепления – 42 – 51 Нм

    крышка подшипника – 167 – 177 Нм (коренной) и 78 – 83 Нм (шатунный)

    Детальное описание параметров содержит мануал, в том же руководстве имеются пошаговые инструкции для обслуживания и ремонта.

    Особенности конструкции

    Изначально двигатель QD32 получил некоторые конструкционные особенности:

    • головка блока цилиндров выполнена из чугуна;
    • цилиндры проточены внутри чугунного блока без использования гильз;
    • привод распредвала ГРМ шестеренчатый;
    • камера сгорания атмосферной базовой версии вихревая;
    • механизм газораспределения OHV, клапаны в головке, распредвал внутри блока;
    • система смазки с принудительной подачей масла;
    • навесное оборудование с высоким эксплуатационным ресурсом.
    Читайте также  Принцип работы дизельного двигателя внутреннего сгорания

    Выполнить капитальный ремонт можно по мануалу собственными силами без профильного образования. С другой стороны, модернизация мотора для повышения характеристик очень сложная.

    На грузовики устанавливался мотор с механическим насосом ТНВД, минивэны комплектовались движками с электронным приводом ТНВД. Механика гораздо надежнее электроники, хотя и проигрывает ей по комфорту эксплуатации. Аналог силового привода QD32 использовался в речных и морских судах.

    Перечень модификаций ДВС

    За время серийного производства дизеля QD32 характеристики двигателя постоянно изменялись, поэтому существует 6 модификаций мотора:

    • QD321 – 221 Нм на 2000 оборотах, 100 л. с., устанавливался на Nissan Caravan с АКПП в период 1996 – 2001 г.;
    • QD322 – 209 Нм на 2000 оборотах, 100 л. с., использовался в Nissan Homy с МКПП в 1996 – 2001 г.;
    • QD323 – 221 Нм, 110 л. с., разработка для Datsun Truck, 1997 – 2002 г.;
    • QD324 – 221 Нм, 105 л. с., создан для Nissan Atlas, 1997 – 2004 г.;
    • QD325 – 216 Нм, 98 л. с., для европейского рынка на Nissan Atlas, 2004 – 2007 г.;
    • QD32ETi – 333 Нм, 150 л. с. для Nissan Elgrand и Terrano, 1997 – 1999г.

    В последнем случае навесное оборудование резко отличается от штатной комплектации. Добавлен интеркуллер, изменена конструкция коллекторов, однако сохранены объемы камер сгорания.

    Плюсы и минусы

    Упростив устройство ДВС для грузовиков и минивэнов, разработчики обеспечили ряд преимуществ:

    • схема газораспределения OHV исключает перескакивание и обрыв ремня/цепи;
    • конструкция простая, надежная, компактная;
    • высокий ресурс и ремонтопригодность, в том числе собственными силами.

    Недостатком является высокая инерционность и шумность, ограничения мощности. Невозможно использовать 4 клапана на цилиндр и применение высокоэффективных конфигураций каналов впускного и выпускного тракта. Благодаря шестеренной передаче ГРМ на 100% исключено соударение поршней с цилиндрами.

    Список моделей авто, в которых устанавливался

    Атмосферный мотор QD32 использовался в автомобилях Nissan:

    • Homy/Caravan – 1996 – 2002, минивэн;
    • Atlas – 1997 – 2007, коммерческий грузовик.

    Турбодизель QD32ETi устанавливался в машинах Nissan:

    • Terrano – полный и задний привод, кузов KD-JRR50 и KD-RR50, внедорожник;
    • Regulus – заднеприводный внедорожник;
    • Elgrand – заднеприводный минивэн.

    Комплектовались этим силовым приводом автомобили Datsun Truck в период 1997 – 2002 г.

    Регламент обслуживания QD32 3,2 л/100 л. с.

    Производителем Nissan разработан на двигатель QD32 следующий график техобслуживания:

    • рекомендовано производить регулировку тепловых зазоров клапанов после 30000 пробега;
    • изготовителем указана прочистка вентиляции картера через 2 года;
    • производитель настоятельно рекомендует менять моторное масло и масляный фильтр через 7500 км;
    • топливный фильтр нужно поменять после 40000 пробега;
    • по данным производителя воздушный фильтр подлежит замене после 20000 км;
    • по данным завода антифриз сохраняет свойства около 40000 км;
    • ресурс свечей этих движков составляет 20000 пробега;
    • выпускной коллектор частично прогорает через 60000 км.

    Ресурс помпы и зубчатых колес привода ГРМ на порядок выше, чем у обычных модификаций.

    Обзор неисправностей и способы их ремонта

    По умолчанию мотор QD32 имеет несколько характерных неисправностей:

    Дизель считается очень надежным, беспроблемным, ремонтопригодным, неприхотливым к качеству солярки и смазки.

    Варианты тюнинга мотора

    Изначально двигатель QD32 проектировался для тяжелых микроавтобусов, то есть, не для гонок, а максимально безопасного динамичного передвижения транспортного средства. Однако тюнинг позволяет выжать максимум мощности/крутящего момента из любого мотора. Например, для дизеля QD32 придется выполнить последовательность действий:

    • установка контрактной турбины с наддувом 1,2 атмосферы;
    • модернизация ТНВД из электронного в механический привод;
    • установка высокопроизводительных форсунок;
    • настройка форсунок и насоса высокого давления на стенде;
    • перепрошивка версии программного управления ЭБУ.

    Следует учесть, что любой тюнинг для повышения характеристики ДВС снижает безопасность транспортного средства, поэтому придется доработать тормозную систему и ходовую автомобиля.

    В РФ популярен свап УАЗ «буханок» за счет установки на них дизеля QD32 безо всяких доработок. Пользователю следует помнить, что тюнинг выпускного тракта в данном случае практически бесполезен. Модернизировать нужно либо блок цилиндров вместе с ШПГ, либо впускной тракт вместе с ГРМ (шлифовка ГБЦ, замена распредвала).

    Таким образом, дизель QD32 является высокоресурсным надежным силовым приводом тяжелых транспортных средств производителя Nissan. Существует несколько атмосферных модификаций и одна турбо версия мощностью 200 л. с.

    Дизельные двигатели GW4D20/GW4D20B

    Примечание: Двигатели 4GW4D20 и 4GW4D20B с рабочим объемом 2,0 л имеют минимум различий.

    Дизельный двигатель GW4D20/GW4D20B с турбонаддувом – это 4-цилиндровый 16-клапанный рядный, 4-тактный мотор. Он оснащен двойным распределительным валом (DOHC), турбонагнетателем с изменяемой геометрией соплового аппарата (VGT, WGT), промежуточным охладителем наддувочного воздуха и другими современными технологиями. Например, электронно управляемыми топливной рампой высокого давления, системой рециркуляции отработавших газов (EGR) и т. д.; Двигатель отличается высокой мощностью и крутящим моментом, топливной экономичностью, надежностью, отличной отзывчивостью как на низких, так и на высоких оборотах, и надежно запускается в условиях низких температур.

    Серийный номер турбодизельного двигателя выбит на левой части блока цилиндров.

    ОБЩИЙ ВИД НА ТУРБОДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ GW4D20 (С топливной рампой Delphi)

    Вид спереди

    1-Шкив натяжителя; 2-Генератор; 3-Ремень привода генератора; 4-Насос гидроусилителя руля; 5-Впуск компрессора; 6-отводящий патрубок системы охлаждения; 7-Крышка привода ГРМ; 8-система EGR в сборе; 9-Маслоизмерительный щуп; 10-промежуточный роли ремня; 11-натяжной ролик ремня; 12-компрессор кондиционера 13-Демпфирующий шкив

    Вид сзади

    1-Сцепление; 2-Стартер; 3- радиатор системы EGR ; 4 Клапан системы EGR; 5-Впускной канал ТНВД; 6-Датчик температуры охлаждающей жидкости; 7-Вакуумный насос; 8- отводящий патрубок системы охлаждения; 9-Канал впуска охлаждающей жидкости; 10 -Отводящий шланг системы охлаждения; 11-Пробка сливного отверстия; 12-Масляный поддон

    Вид слева

    1-Компрессор кондиционера; 2-патрубок подвода охлаждающей жидкости; 3-ТНВД; 4-Датчик детонации; 5-Впускной коллектор; 6-Впускной воздухопровод; 7-Датчик давления наддува; 8-Клапан системы EGR; 9-Маховик; 10-Стартер; 11-Левая опора двигателя

    Вид справа

    1-Проушина для подъема двигателя; 2-Турбонагнетатель; З-Отводящий патрубок компрессора; 4-Масляный фильтр; 5-Крышка газораспределительного механизма; 6-Верхняя часть масляного поддона; 7-Нижняя часть масляного поддона; 8-Правая опора двигателя; 9-Датчик давления топлива; 10-Датчик положения коленчатого вала

    Вид сверху

    1-Топливные форсунки; 2-Турбонагнетатель; 3-Патрубок отвода охлаждающей жидкости; 4-Патрубок подвода горячей охлаждающей жидкости; 5-Датчик давления топлива; 6-Топливная рампа; 7- Клапан системы EGR; 8-Датчик давления наддува; 9-Крышка топливного фильтра; 10-Патрубок подвода топлива к топливной магистрали; 11-Масляный щуп; 12-Ремень привода генератора; 13-Патрубок подвода топлива к топливным форсункам; 14-балластный резистор топливной форсунки; 15-Верхняя часть масляного поддона; 16-Генератор

    ТЕХНИЧЕСКИЕ ДАННЫЕ И СПЕЦИФИКАЦИИ ДВИГАТЕЛЯ

    Таблица 2-5-1 Основные технические характеристики двигателя GW4D20/GW4D20B

    Параметр Единица измерения Технические характеристики
    Модель GW4D20/GW4D20B
    Тип Рядный, четырехтактный, с принудительным охлаждением, ш-образными камерами сгорания, 16-клапаный, DOHC, система впрыска с топливной рампой высокого давления и электронным управлением, турбонагнетатель с изменяемой геометрией (VGT, WGT), промежуточный охладитель наддувочного воздуха
    Количество цилиндров Цилиндр 4
    Диаметр цилиндра х ход поршня мм 83,1×92
    Рабочий объем двигателя Л 1996
    Степень сжатия 16,7
    Номинальная мощность и соответствующая ей скорость вращения коленчатого вала об./мин.
    Макс. Максимальный крутящий Нм/ 310/1800-2800
    момент и соответствующая ему скорость вращения коленчатого вала (об./мин.)
    Мин. удельный расход топлива г/кВтч 210
    Макс. Колебания скорости вращения коленчатого в режиме холостого хода об./мин. 4400
    Скорость вращения холостого хода в режиме холостого хода об./мин. 750±50
    Топливо Дизельное топливо по стандарту China IV без добавлений моноксида азота
    Уровень качества масла 0# автомобильное топливо (дизельное топливо может использоваться зимой при температурах -10 или -20 град. С, -35 град С) (GB19147-2009)
    Клапанные зазоры 0 (гидрокомпенсаторы клапанных зазоров)
    Порядок работы цилиндров (последовательность впрыска топлива) 1—3—4—2
    Направление вращения (при взгляде со стороны маховика) Против часовой стрелки
    Макс. давление впрыска топлива бар 1600
    Система управление впрыском топлива Электронная
    Читайте также  Какой предпусковой подогреватель двигателя лучше для дизеля?
    Параметр Единица измерения Технические характеристики
    Управление фазами газораспределения (°СА) Предварение открытия впускных клапанов (до ВМТ) °СА 24°
    Запаздывание закрытия впускных клапанов (после НМТ) °СА 50°
    Предварение открытия выпускного клапана (до НМТ) °СА 86°
    Запаздывание закрытия выпускного клапана (после ВМТ) °СА 16°
    Тип системы смазки Принудительная с разбрызгиванием
    Уровень качества масла API CI-4
    Заправочный объем моторного масла л 6
    Расхода масла, отнесенный к расходу топлива % /= 0,3 мПа
    Моторное масло /= 0,4 мПа

    Таблица 2-5-4 Спецификации основных компонентов турбодизеля GW4D20/GW4D20B

    Анализ конструкции дизеля QD32T и его технических характеристик

    Японский автомобильный концерн Nissan в 1996 году начал выпускать дизельный двигатель QD32. Этот двигатель выпускался вплоть до 2007 года. Разработчики преследовали цель создать мощный, надежный, неприхотливый двигатель. В результате появился мотор, получивший индекс QD32T, технические характеристики, простота и надежность которого удивили многих специалистов.

    Этот мотор призван заменить выпускавшиеся ранее дизели серии ТD. В названии двигателя первые буквы – серия агрегата, а цифры – его объем. 32 – это 32 децилитра или 3153 см 3 . До выпуска этих агрегатов такой объем имели дизели только трех серий двигателей Nissan.

    Изначально дизельный двигатель QD32T предполагалось использовать для установки в микроавтобусах, в грузовых автомобилях, в специальных машинах, внедорожниках. При разработке мотора инженеры сознательно пошли по пути максимального упрощения конструкции. Они отказались от применения ставшей уже популярной и распространенной системы впрыска топлива Соmmоm Rаil, подающей топливо к форсункам от топливной рампы.

    Цель, которую преследовали инженеры отказом от Соmmоm Rаil, прозаична – мотор должен иметь такую конструкцию, чтобы в случае необходимости его можно было легко отремонтировать даже в полевых условиях, подручными инструментами, самостоятельно.

    В двигателе QD32T установлен шестеренчатый газораспределительный механизм, регулирующий взаимодействие клапана и поршня.

    Цилиндры в чугунном блоке проточены без использования гильз. Все это в совокупности делает дизельный агрегат высоконадежным и долговечным и, что немаловажно, недорогим. Помимо этого, конструкция дизеля такова, что его можно без особых проблем установить на другие автомобили.

    Основные технические характеристики дизельного двигателя QD32T

    Силовой агрегат QD32 в базовой версии характеризуется такими основными показателями:

    • объем двигателя – 3153 см 3 или 3.2 литра;
    • мощность – 135/150 л. с. (в зависимости от системы управления ТНВД);
    • количество и расположение цилиндров – четыре цилиндра в ряд;
    • вес – 258 килограмм;
    • крутящий момент – 221 Hм (при частоте вращения 4200 об/мин);
    • система охлаждения – водяная, антифриз, принудительная;
    • материал головки блока цилиндров – чугун.

    Для нормальной работы дизельного двигателя QD32T требуются два типа масла – синтетическое зимой и полусинтетическое — летом. Расход топлива дизеля на 100 километров пробега по трассе составляет 10 литров, в смешанном режиме – 12 литров, при езде по городу – 15 литров.

    Привод газораспределительного механизма — механический. Развиваемая мощность зависит от системы управления топливным насосом высокого давления. При механическом приводе ТНВД и крутящем моменте, равном 330, Нм мощность дизеля составляет 135 лошадиных сил.

    При ТВНД с электронным управлением и крутящем моменте, равном 350 Нм, мощность дизельного двигателя достигает 150 лошадиных сил. Пользователи при этом отмечали, что двигатели с механическим приводом в работе более надежны, чем с электронным, хотя и менее удобны в управлении.

    Тюнинг дизельного двигателя QD32Т

    Прежде чем менять родной двигатель на дизель, необходимо удостовериться в том, что фирма, выполняющая тюнинг, гарантирует наличие всех разрешительных документов на контрактный мотор QD32, полученный из-за границы. Это необходимо сделать, чтобы после тюнинга не возникало проблем с регистрацией автомобиля.

    После выполнения всех юридических процедур, выбора подходящего дизеля QD32Т и приобретения всех необходимых деталей и узлов можно начинать переоборудование транспортного средства.

    Предварительно следует выполнить работы по правильной установке кардана относительно поддона – эти работы выполняет квалифицированный сварщик. Далее следует переустановить улитку турбины и провести воздуховоды, проверить ТНВД, свечи, уплотнения, форсунки, очистить впускной коллектор. При настройке ТНВД обратить особое внимание на взаимное положение шестерен, и, при необходимости, сместить их на несколько зубьев.

    Для установки дизельного двигателя QD32Т следует немного поднять подвеску. Далее следуют технические работы по установке на место японского дизеля, подключаются все топливные, воздушные, водяные магистрали, электрооборудование. Проверяется правильность функционирования всех систем. Автомобилям ГАЗель новый двигатель придает возможности, превосходящие по своим показателям возможности бензиновых моторов.

    Машина с новым двигателем даже при полной загрузке может преодолевать крутые подъемы на высокой передаче, двигаться равномерно по трассе и по городу, с сохранением оптимальной температуры дизеля.

    Основные неисправности двигателя QD32

    Несмотря на свою исключительную надежность, QD32Т, как и любой механизм, может выходить из строя. Наиболее типичные поломки такие:

    • нестабильные обороты двигателя;
    • внезапно дизель глохнет;
    • При оборотах более 2000 в минуту двигатель работает с перебоями, в выхлопе — синий дым.

    В первом случае неисправность следует искать в блоке электроуправления ТНВД, и его следует заменить. Во втором случае причина заключается в клапане отсечки подачи топлива, который также подлежит замене. В третьем случае могут быть две причины. Первая причина – засорилась топливная система, ее необходимо прочистить. Вторая причина – неисправность распылителей форсунок, их необходимо заменить.

    Модификации дизелей QD32

    За все время производства моторов QD32Т для разных моделей автомобилей было выпущено шесть модификаций. Эти дизельные двигатели индексировались с QD321 по QD325. Они отличались незначительной разницей в мощности (от 98 л. с. до 105 л. с.) и значениями крутящего момента (от 209 Нм до 221 Нм). В период с 1997 по 1999 год выпускался дизель QD32ЕТi мощностью 150 л. с., с крутящим моментом 333 Нм.

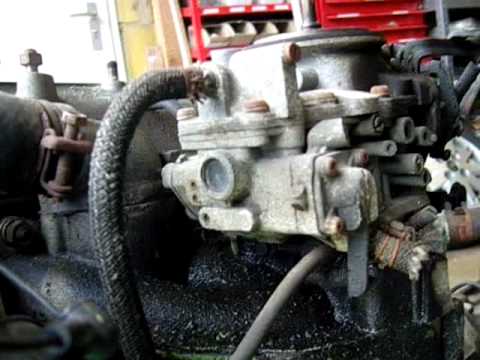

    Видео по теме: QD32T на УАЗ
